Uso da Madeira nas Estruturas de Telhado

Voltar a Dicas

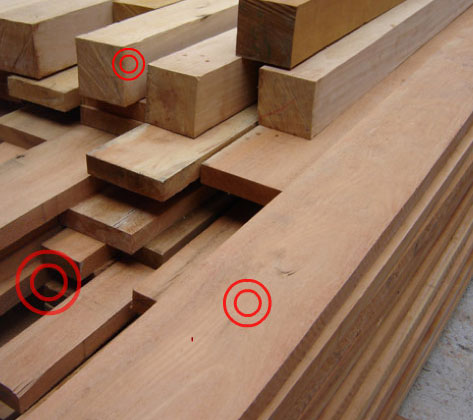

Selecione os círculos em vermelho para ver detalhes:
As tesouras e contraventamento: gt=24,5 (1+0,33L) em N/m2, onde L= vão da tesoura, entre apoios, em metros.
Terça: vão máximo de 3,0 m - g o = 60 N/m2. Vão máximo de 2,5 m - g o = 80 N/m2.
Caibros: 50N/m2.
Ripas: 20 N/m2.
Deve-se considerar no cálculo estrutural 500 N/m2 de carga uniformemente distribuída e 1000 N atuando nas seções mais desfavoráveis de caibros, terças e barras treliças (Antônio Moliterno).
